风机|引风机消声器的分类
一、 风机|引风机消声器概述 风机|引风机消声器:主要适用于进气噪声,也可以用于对排气管道及其它高压风机的降噪,消声量15-30dB(A),压力损失少于500Pa.
二、 风机消音器|引风机消声器规格型号
型号 参数 外形参考尺寸 阻力损失<Pa 消声量 排风量 M3/h 法兰接口mm 总长 mm 外径mm SMTZ-200/2 1000-3000 200 1500 600 100 15-25db(A) SMTZ-300/2 3000-6000 300 1800 700 200 15-25db(A) SMTZ-400/2 4000-8000 400 1800 800 235 15-25db(A) SMTZ-500/2 8000-12000 500 2000 1000 250 15-25db(A) SMTZ-600/2 10000-15000 600 2200 1200 260 15-25db(A) SMTZ-700/2 12000-20000 700 2200 1400 270 15-25db(A) SMTZ-800/2 15000-25000 800 2600 1500 275 15-25db(A) SMTZ-900/2 17000-30000 900 2600 1600 280 15-25db(A) SMTZ-1000/2 20000-35000 1000 2600 1800 290 15-25db(A) SMTZ-1200/2 30000-60000 1200 2800 2000 300 15-25db(A) SMTZ-1400/2 50000-100000 1400 2800 2100 600 15-25db(A) SMTZ-1600/2 100000-200000 1600 30000 2300 800 15-25db(A) 三、轴流风机消音器引风机消声器|除尘风机消声器规格型号
轴流风机消音器引风机消声器|除尘风机消声器主要用于降低轴流风机噪声,一般为圆形结构消声器,分单空腔结构消音器和双空腔结构 除尘风机消声器,除尘风机消声器。消声量为22-35dB(A)。断面尺寸全部根据全国通用标准 风管制作。
型号 参数 外形参考尺寸 阻力损失<Pa 消声量 排风量 M3/h 法兰接口mm 总长 mm 外径mm SMTZ-200/2.5 1000-3000 200 1500 600 100 15-25db(A) SMTZ-300/2.5 3000-6000 300 1800 700 200 15-25db(A) SMTZ-400/2.5 4000-8000 400 1800 800 235 15-25db(A) SMTZ-500/2.5 8000-12000 500 2000 1000 250 15-25db(A) SMTZ-600/2.5 10000-15000 600 2200 1200 260 15-25db(A) SMTZ-700/2.5 12000-20000 700 2200 1400 270 15-25db(A) SMTZ-800/2.5 15000-25000 800 2600 1500 275 15-25db(A) SMTZ-900/2.5 17000-30000 900 2600 1600 280 15-25db(A) SMTZ-1000/2.5 20000-35000 1000 2600 1800 290 15-25db(A) SMTZ-1200/2.5 30000-60000 1200 2800 2000 300 15-25db(A) SMTZ-1400/2.5 50000-100000 1400 2800 2100 600 15-25db(A) SMTZ-1600/2.5 100000-200000 1600 30000 2300 800 15-25db(A)
四、引风机消声器规格型号

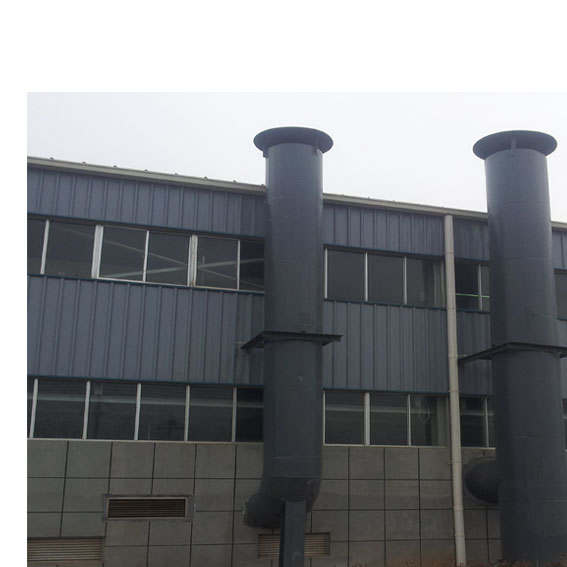

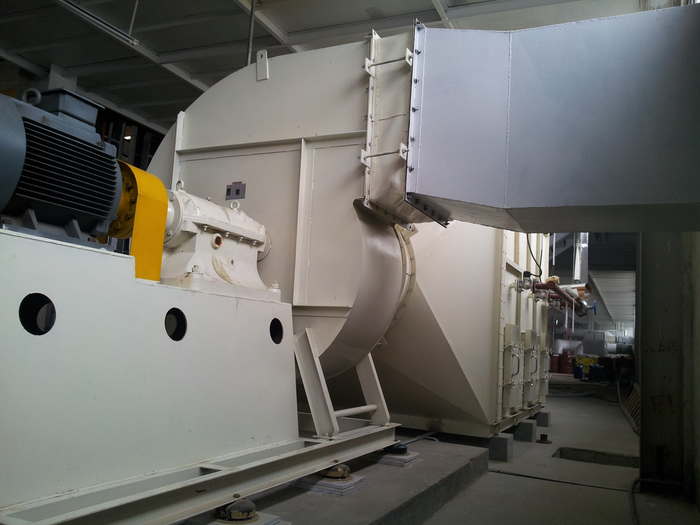

1、引风机消声器,引风机消声器适用范围 主要用于各种系列的高压离心通风机,用于降低进,出风口等空气动力性噪声。 FT型两端均为法兰联接可串接于管道中,另一端为防雨帽,仅供设置在室外管道末端和封闭式机房进风口选用。
2、引风机消声器,引风机消声器结构原理
本引风机消声器,引风机消声器是根据阻声片消声原理所研制,该型消声器声学性能优良,空气动力性能良好;结构合理,便于安装,是一种大风量阻性蜂窝式消声器 ,抗性段采用了多室抗性胶直管通道及十字形吸声片形式,从而保证了在较宽频带范围内具有足够的消声量。 引风机消声器,引风机消声器结构由许多平行的单元消声管排列组成,消声管之间填充多孔吸声材料,为减少气流激发壳壁振动而产生辐射声,在外壳上设置了加强筋。
3、引风机消声器,引风机消声器型号及参数
型号 参数 外形参考尺寸 阻力损失<Pa 消声量 排风量 M3/h 法兰接口mm 总长 mm 外径mm SMTZ-200/4 1000-3000 200 1500 600 100 15-25db(A) SMTZ-300/4 3000-6000 300 1800 700 200 15-25db(A) SMTZ-400/4 4000-8000 400 1800 800 235 15-25db(A) SMTZ-500/4 8000-12000 500 2000 1000 250 15-25db(A) SMTZ-600/4 10000-15000 600 2200 1200 260 15-25db(A) SMTZ-700/4 12000-20000 700 2200 1400 270 15-25db(A) SMTZ-800/4 15000-25000 800 2600 1500 275 15-25db(A) SMTZ-900/4 17000-30000 900 2600 1600 280 15-25db(A) SMTZ-1000/4 20000-35000 1000 2600 1800 290 15-25db(A) SMTZ-1200/4 30000-60000 1200 2800 2000 300 15-25db(A) SMTZ-1400/4 50000-100000 1400 2800 2100 600 15-25db(A) SMTZ-1600/4 100000-200000 1600 30000 2300 800 15-25db(A) |
