开式水电动滤水器生活污水处理设备的性能介绍

       开式水电动滤水器（金属网过滤器）材质：不锈钢304进、出口DN125过滤精度：80目；规格型号：LSHK150/0.3-16；该用户采购产品具有10台600MW及以上超临界空冷燃煤机组的合同业绩，近3年内600MW及以上超临界空冷燃煤机组的运行业绩不少于6台机组，已证明安全可靠。
       市政生活污水处理的二级生物处理多采用活性污泥法，它是当前世界各国应用一种二级生物处理流程，具有处理能力高，出水水质好等优点。
       连云港市神美公司生产的开式水电动滤水器安装厂址是新疆生产建设兵团红星发电2×660MW机组新建工程系新建电厂，规划容量为2×660MW+2×1000MW，本期建设规模为2×660MW高效超超临界燃煤间接空冷机组，并考虑留有再扩建的可能，同步配套建设烟气脱硫和脱硝设施。厂址位于疆维吾尔自治区哈密市十三师东三矿区内，西北距南湖乡约34km，距哈密市约57km（直线距离）。厂址区属建筑抗震有利地段，建筑场地类别为Ⅱ类。厂区中部略低，场地现状为戈壁荒漠，地表植被不发育，属相对比较稳定的新构造环境，50年超越概率10%的地震动峰值加速度应为0.1g，反应谱特征周期值为0.45s，对应地震基本烈度值为7度。

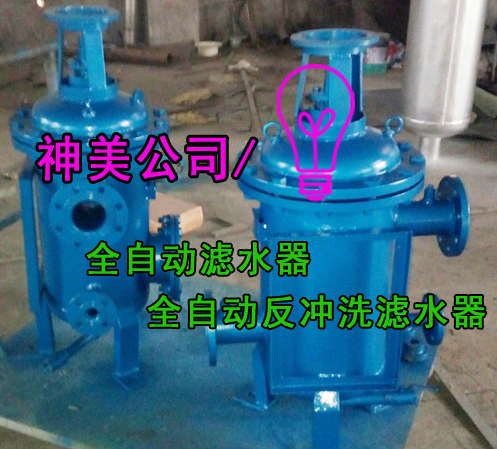

       设备名称：开式水电动滤水器
       型式：立式
       本工程每台机组配置1台滤网，共计2台。
       用途：过滤开式循环水进水，除去可能进入的杂物，改善运行条件，延长寿命。
开式水电动滤水器主要技术参数
       过滤精度：   ≤2      mm
       设备阻力 ：  ≤0.5   mH2O  （反洗后）
                    ≤2     mH2O  （半堵时）
       运行方式及控制：全自动运行、程序控制；
       设计流量：    2600t/h；（暂定）
       工作压力：    0.15-0.45MPa(a)；
       设计压力：    1.0MPa(g)；
       设计水温：    15℃；
       最高水温：    33℃；
       接口管道规格：DN700；（暂定）
       接口法兰规格：PN1.0  DN700；（暂定）
       接口尺寸应能和设计院的管道直接焊接，无须加装大小头。
       开式循环冷却水系统取自辅机冷却水系统，开式冷却水设计工作温度为33℃（夏季10%气象条件），水压0.15-0.4MPa (g)。
       开式水电动滤水器设备安装位置：设备布置在汽机房0米地面，室内布置。
       2辅机循环水参考水质浓缩倍率暂按1.5倍考虑；所有冷却器应按设计水温设计，卖方应在技术协议中提供所有冷却器的冷却水温升。
开式水电动滤水器技术条件：
       设备制造加工和安装按照国内和国际相关标准。焊接必须由合格的焊工担任。能满足各种工况要求，在水质变恶劣情况下，仍能够保证平稳连续工作。开式水电动滤水器必须保证安全可靠，同时有好的经济性能。设备设有必要的排气口、排污口和电动排污阀。
       控制由主机DCS实现。
       招标方仅提供一路380/220交流三相四线制电源至系统就地控制箱。投标方负责就地控制箱至就地设备的供电。就地控制箱至本体设备的所有接线电缆由投标方提供。投标方提供电缆敷设通道或埋管规划图，由招标方确认。
       开式水电动滤水器运行时，能自动清洗排污，排污彻底干净，网芯不能堵死；排污后水阻不大于5kPa。
       手动运行的开式水电动滤水器，人工清理污物应方便快捷。
       投标方提供开式水电动滤水器完整的系统设计(包括控制系统)，并负责控制柜内元器件的安装及接线。
       投标方提供的控制装置以防护等级为IP56的箱体方式提供，并安装于设备旁，控制装置与设备本体、检测仪表之间的所有连接电缆和接线由投标方提供。招标方仅负责提供1路380V AC三相四线制的电源至投标方控制箱端子排。就地控制箱内电器元件按以下要求选型：接触器、继电器、电源回路开关采用进口产品。按钮、操作开关及其余元件采用引进技术产品。
       投标方提供的控制装置留有招标方DCS控制系统对开式水电动滤水器进行监视和操作的接口，接口点在投标方控制柜的端子排上。接口信号型式为无源接点，接点容量220VAC5A。投标方提供滤网差压变送器信号到DCS。
       投标方控制装置接收招标方DCS的指令信号如下（不限于此）：
       ――启动指令；
       ――停止指令；
       ――排污门开指令；
       ――排污门关指令。
       投标方控制装置向招标方DCS反馈的信号如下（不限于此）：
       ――远方/就地运行状态；
       ――电动旋转滤网开状态；
       ――电动旋转滤网关状态；
       ――电动旋转滤网故障（综合信号）；
       ――滤网差压模拟量信号(4~20Ma)；
       ――排污门开状态；
       ――排污门关状态；
       ――排污门故障。
       差压变送器按照ROSEMOUNT3051、EJA、ABB三家选型，采用智能型产品，具体型号将由招标方确定。差压开关及相应的测量导管、仪表阀门及附件均由投标方随电动滤网设备一起提供。
       控制箱、电动装置及仪表应能防潮、防尘、防支架的振动。满足现场使用条件，控制柜防护等级NEMA4。
       投标方应提供满足开式水电动滤水器运行、停止、事故状态下所需的一次测量元件、及仪表、取样管、仪表阀门、控制设备等。投标方应采用符合最新国家标准的元件和设备组件，开关量为无源干接点，接点形式为SPDT，接点容量为220V AC，5A、220V DC，3A。严禁使用非标准测量元件。所有仪表应采用国家法定计量单位。就地显示的压力表、温度计，其刻度盘直径应为150mm。用于保护与联锁的仪表，应选用质量好，动作准确，性能可靠的进口产品，联锁和保护不允许采用电接点型仪表。投标方配套供应的仪表及控制设备范围及选型须由招标方认可，这些仪表和控制设备应安全、可靠与全厂热控设备选型相一致。电动执行机构采用智能一体化产品，按照SIPOS FLASH5、ROTOK IQ、EMG三家选型，最终由招标方确定。
材质要求：
       设备主要材料
       设备的材料应根据水质选用合适的能够有效防腐的材料，材质要求采用TP316L。
铸件：
       铸件应符合JB/T6880.1～3标准的规定，不应有影响强度的缩孔、气孔、裂纹等缺陷。铸件表面应用喷丸、酸洗或其它方法清理干净。
焊接要求：
       对需要焊接的部套，投标方应按相应的国家标准进行焊接，并向招标方提供焊接程序及检查方法。
设备标记：
       每台设备都分别应有固定铭牌及流向标志。铭牌应耐腐蚀，并牢固地安装在开式水电动滤水器明显的位置上。铭牌尺寸及技术要求应符合JB8标准的规定。
       铭牌的内容应包括：制造厂名称，设备名称，型号，主要参数，出厂编号及KKS编码、出厂日期。
外协及外购部件：
       投标方应列出重要外协及外购部件的名称、数量及制造厂商，必须有产品质量合格证，并须征得招标方的认可。
设备外形尺寸：
       滤网外形尺寸应满足设计院设备布置的要求，当设计院提出修改滤网外形尺寸时，投标方必须对其所供滤网外形尺寸进行修改，并且不增加任何费用。
质量保证及试验：
       产品设计和制造所执行的主要规范和标准
       ISO9001：2000 质量管理体系
       GB3280 不锈钢冷轧钢板
       GB2270 不锈钢无缝钢管
       GB983 不锈钢焊条
       GB985 手工电弧焊焊接接头的基本形式与尺寸
       GB1800-1804 公差配合标准
       GB3098.1 紧固件
       JB81 平焊钢法兰
       JB3336 电站设备自动装置通用技术条件
       JB/ZQ4000.10 涂装通用技术条件
       JB/ZQ4286 包装通用技术条件
       GB11920 电站电气部分集中控制装置通用技术条件
       GB4720 低压电器电控设备
