射水抽气器发物质发电厂技术改造条件原因分析?

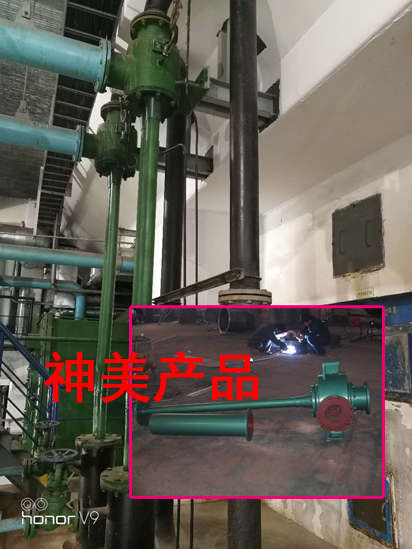

在当前我国供电体系中,发物质发电仍占最大比例,在其生产运营过程中,射水抽气器具有效率高,耗能低的优点,该产品系的射水抽气器新型式,用于火力发电厂汽轮机组抽吸凝汽器真空和其它需要抽真空的设备之用。 一、射水抽气器设备条件现状 贵公司原配射水抽气器及水泵技术参数为: (1)、射水抽气器主要参数如下: 射水抽气器型号 耗水量 工作水压 抽吸压力 备注 CS-18 160t/h 0.35MPa 0.004MP (2)、配套水泵电机参数如下: 配套 水泵 电机 型号 流量 扬程 型号 电压 功率 IS125-80-20 160m3/h 50m Y200L1-2 380V 37KW 二、射水抽气器改造原因分析 因贵公司所配2号射水抽气器。此种射水抽气器组装条件要求严格,射水抽气器设计组装垂直同心度偏差不得大于0.5mm。根据现场安装运行情况分析,射水抽气器制造过程出现垂直同心度偏差较大,因先天性结构偏心而出现运行时气相返流,久而久之,收缩管偏流结垢,出现裹吸气体能力越来越小,真空度越来越低, 造成射水抽气器的抽气能力明显不足, 直接影响发电机组安全运行。因此,我们建议贵公司将原射水抽气器进行升级改造。 三、射水抽气器技改说明 SG-25型射水抽气器是目前抽吸效果新式抽气器。本型式抽气器自投入市场以来,不断积累经验、完善结构吸入室采用分流小孔群结构,来达到降低气阻,消除气相偏流,增加两相质点的能量交换,喉管采用新式导流防涡旋结构,使管束裹吸气体能力增大,消除因安装偏心而出现气相返流,主要通流部件均采用不锈钢制造,以达到耐腐蚀和防结垢目的,延长检修周期。 四、射水抽气器技改措施: 1、将原射水抽气器更换为我公司生产的SG-25新型射水抽气器。 射水抽气器主要参数如下: 设备 名 称 型 号 抽 气 量 抽 吸 压 力 射 水 抽 气器 SG-25 14.0Kg/h 0.004Map 2、原射水抽气器是上部进水、侧向进汽,新射水抽气器按现场安装位置制造组装,保证垂直同心度。改造过程射水抽气器进汽管道和进水管道保留不更动。 3、为了节省开支,我公司采取以旧换新。 射水抽气器改造优点: ①射水抽气器不存在动,静体的磨损、寿命损耗极低、抽吸内效率不受运行的影响,检修间隔期长。 ②多通道射水抽气器对工作水所含杂质的质量浓度及体积浓度要求低。 ③多通道射水抽气器有良好的启动性,建立真空快。 ④射水抽气器、高效低耗射水抽气器、低耗高效多通道射水抽气器可实现全余速利用,可利用工作水余速抽吸轴封漏汽、免去对轴封机风机的检修维护。 |
|
