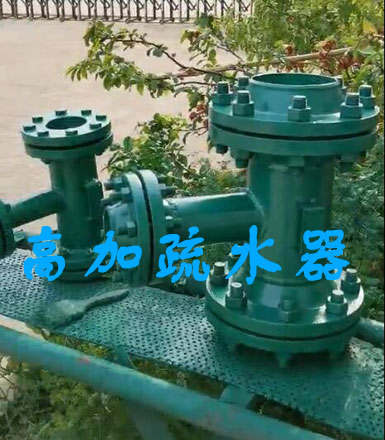

汽液两相流疏水器(高加用疏水阀)现场安装常见的错误?
大家好,我是连云港市神美电力辅机有限公司小编,在汽液两相流疏水器(高加用疏水阀)安装使用过程中,会出现一些常见的错误。如汽液两相流疏水器汽侧信号管改造。下面小编为我们讲解汽液两相流疏水器(高加用疏水阀)现场安装常见的错误。 探讨了汽液两相流在实际运行当中,汽侧信号管接法错误导致的安全运行稳定运行问题,认为目前情况下,需要针对汽液两相流信号管进行改造,提出方案和改造方法。 一、汽液两相流疏水器(高加用疏水阀)概述? 电厂两台机组在我检修调试公司进入该项目前,已经竣工投产并移交生产单位发电。在生产运行过程中发现了两台机组#1、#2高压加热器经常满水,达到高二水位,常采用事故放水给高加降水位,这样的运行状况直接影响到机组的安全和稳定,对经济运行极为不利。为了解决这一难题,经过反复研究和翻阅厂家提供的图纸,结合现场情况,醉终发现了#1高加到#2高加汽液两相流疏水器(高加用疏水阀)有问题。? 二、汽液两相流疏水器(高加用疏水阀)信号管连接位置错误在实际运行当中遇到的问题? 汽液两相流疏水器(高加用疏水阀)/汽液两相流调节器具有:自动(自力)调节、不耗能、准确、传感得当自如,经济性强,误差率极小,无需检修,寿命长等优点。所以经常使用在火电厂系统的回热加热器系统中间,充当自动疏水器的角色。从表面看来,电厂两台机组运行中会出现高加疏水不畅,尤其是1#高加容易满水。在负荷变动的过程中,低负荷投入高加后即开始疏水水位上升,将汽侧信号管控制阀门关闭,水位迅速下降。恢复开启汽侧信号管控制阀门,水位又会上升。在升负荷和满负荷运行时,这个水位涨幅尤为明显。水位过快的升高,使得高压加热器疏水水位上升至高二值,联动开启事故放水门,将高加的疏水迅速的排出至定排。在反复这样的运行中,#1、#2高加的水位不能很好的控制,水位时高时低,使得高加内部的金属U型胀接管一直处于剧烈的高低温变化过程中,加速了金属的蠕变和热应力,使得加热器某些胀管开焊破裂,醉终导致高加的泄露。这样不仅加重了检修调试公司的检修维护量,也严重危及机组的安全稳定运行,更谈不上经济性。? 三、汽液两相流疏水器(高加用疏水阀)系统改造方案简介? 现场在机组的安装过程中,将汽液两相流的汽侧信号管接到了#1高压加热器的备用进气同高位置的入口处,原信号管安装位置。在机组调试直至移交过程中,没有发现这个问题。醉终导致运行中出现高加满水和泄露现象。?汽液两相流自调节液位控制器是基于流体力学理论和控制原理,利用汽液两相流的流动特性设计的一种液位控制器,属自力式智能调节,需消耗少量的汽(约为排水量的1-2%)作为执行机构的驱动源。该液位控制器由调节器和信号管两部分组成。信号管的作用是发送水位信号和变送调节用汽;调节器的作用是控制出口水量,相当于自动调节系统中的执行机构。其调节原理是:当加热器的水位升高时,信号管内的水位随之上升,导致发送的调节汽量减少,因而流过调节器中两相流的汽量减少、水量增加,加热器的水位随之下降。反之亦然。由此实现了加热器水位的自动控制。 |
