全自动滤水器使用存的问题及自动滤水器系统设计结构方案?



      全自动滤水器使用存的问题及自动滤水器系统设计结构方案?水电厂全自动滤水器的正常运行是保证水电厂技术供水系统设备安全运行的一项重要内容,根据水电厂水源的实际情况,选择一种可靠性高和适应实际水质情况的滤水器,是水电厂技术供水系统运行可靠的保证。
      目前,我国部分水电厂全自动滤水器滤水系统不能有效排污。特别是夏季.暴风雨季节,水中污物更加突出,再加上近年来越来越多的塑料瓶、袋等杂物的增多, 给电厂安全经济运行造成困难, 机组人员需经常进行人工清理不但造成经济损失,而且增加了工人的劳动强度。

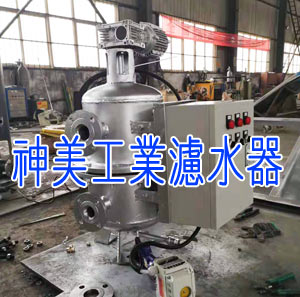

全自动滤水器/旋转式滤水器主要用于水力发电厂的生产用水过程中,对进入水厂原水中2cm3上的。漂浮杂物进行过滤除杂。该设备安装在水处理车间的进水管道入口处,根据生产用水量的实际需要既可单台使用,也可多台并联运行。旋转式全自动滤水器的基本工作原理是根据旋转式滤水器进水口、出水口之间的水位压力差来控制旋转式全自动滤水器的除杂排污。
      正常滤水过程:由于旋转式全自动滤水器进水与出水口的水流正常,产生的压力差低于差压控制器设定值,因此,差压控制器内微动开关无动作输出,原水正常过滤.
      除杂排污过程:由于旋转式

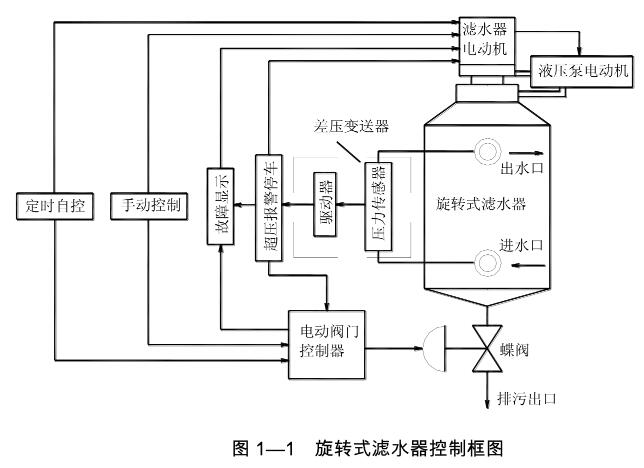

全自动滤水器长时间过滤原水,势必在滤水器内的过滤孔中阻塞大量的水中漂浮物,使得进水口的水压大于出水口的水压出水量减少,进、出水口产生的压力差高于差压控制器设定值,这时差压控制器内微动开关动作输出 ,常开触点闭合,接通控制系统进行除杂排污。除杂排污后旋转式全自动滤水器又恢复正常滤水状态,生产供水系统安全运行。旋转式全自动滤水器控制框图如图1-1所示。

控制图-1

      1)手动调试和检修:SA1手柄指向左45°时,接点SA1-1接通,通过SB1、SB 2控制按钮,手动开1关电动阀,通过SB3、SB4控制按钮,手动开/关滤水器电动机,以便于系统调试和检修。
      2)人工除杂排污: SA1手柄指向右45°时,接点SA1-2接通,人工起动、停止旋转式全自动滤水器进行除杂排污。
      3)定时自动除杂排污:SA1手柄回雾位时,若原水中杂物较少,固体漂浮物也较少,因此,水处理车间的旋转式全自动滤水器长时间正常滤水,不能进行差压自动除杂排污.由于旋转式全自动滤水器长时间置于水中,各 个机械传动机构会锈蚀, 影响过滤和除杂排污或导致旋转式
全自动滤水器损坏,因此,需要具有定时自动除杂排污功能。
      4)差压自动除杂排污: SA1手柄回雾位时,若滤水器进、出水口产生的压力差高于差压控制器设定值时,旋转式全自动滤水器自动进行除杂排污,直到滤水器进、出水口产生的压力小于差压控制器设定值时,旋转式全自动滤水器自动停止除杂排污,恢复正常滤水状态。
      5) 超压停机:旋转式全自动滤水器内部的过滤孔被小颗粒杂物堵死无法排出,进、出水口的压力差较高,虽然进行了除杂排污,但是进、出水口的压力差仍然未能降到正常值,差压控制器内微动开关长时间动作( 8 ~10mi n) ,需要立即停车,并发出声光报警。
      6)计数功能:该设备不管进行了哪种形式的除杂排污,每次进行除杂排污后都要有记录,因此需要记录除杂排污次数(5位)。
      7 )减速机润滑:在旋转式
全自动滤水器上装有行星摆线针轮减速机,由输油泵将油室中的润滑油源源地送入减速机,液压泵拖动电动机与全自动滤水器电动机同步运行。
      8)除杂排污阀门的电动装置:内设三相交流异步电动机380V/60W、阀门限位开关和电动机过热保护,通过正、反相运行实现开阀、关阀功能。
      9) 其他:必要的电气联锁与保护,受控对象运行状态显示等.
10)相关参数
      1)
全自动滤水器电动机M1:Y系列,AC 380V,1。5 kW ,6极;液压泵电动机M2 :Y系列,AC380V,70W,4极;减速机4极减速;电动阀电动机M3:AC380V,60W,电动阀自带。
      2 )差压变送器测量范围: 0.3 ~ 0.8MPa 可调,电感性电接点输出:AC220 V,1A。
      3 )指示灯HL: 10mA , DC24V。
      4)电铃HA:8W,AC220V。
第2章系统总体方案设计
2.1整体结构
      在旋转式全自动滤水器设计中,--个主要的问题就是污物的有效排放,这里采用两台电机:主电动机(滤水器电动机)和排污电动机(控制排污阀的开关)配合来完成此功能。总结构如图1-1所示。系统的输入包括压力差信号输人和方式选择输入等,全自动滤水器有进水口、出水口、排污出口,与系统进出水口相衔接的部分不再赘述。
2。2机械结构
      旋转式
全自动滤水器主要由转动轴、定位杆、支架壳体、网芯、进水口、出水口、排污口等组成-般水质为淡水型的,滤网和内部主要部件为不锈钢材质。网芯中的网孔用冲床-次制成,具有耐腐蚀、不生锈,表面光洁、不易结垢的特性,机械部分由五部分组成,分别为滤水机构、执行机构、排污机构、操作单元、保护装置。
旋转式全自动滤水器配件——滤水机构
      主要由机壳,滤芯组、旋流子、进出水室、法兰等部件组成。其工作过程是:水流经人口管进人人口水室,再由水室分配至各滤芯单元过滤,将水中的大颗粒杂质滤掉后,由滤芯内流向滤芯外的环形集水室,再经出水管送至各冷却器,杂物留在各滤芯单元内。
旋转式全自动滤水器配件——执行机构
      由驱动电机、减速器、定位锁紧装置、排污电机及相关部件组成,其作用是按照控制台发来的指令,完成预定的动作,使滤芯旋转一定角度或开关排污阀门。
旋转式全自动滤水器配件——排污机构
      排污机构由排污台、旋流子、支架、排污管及排污阀等组成。当需要排污时,转动滤芯,进行反冲洗.当打开排污阀门时,排污单元内水流改变方向,从环形水室及相临单元滤芯内进人排污单元滤芯内。当反向流人的冲洗水进入排污单元滤芯时,被旋流子改变方向,形成一束旋流水束,将壁面杂物冲出排污单元滤芯,并经排污门排出,直到壁面洁净为止。
旋转式全自动滤水器配件——操作单元
      可使整个
旋转式全自动滤水器实现自动或人工反冲洗, 及除杂排污。设自动时可进行定时自 动和差压自动除杂排污。网芯单元的冲洗时问,即:排污时间,可根据实际情况自由设定.
旋转式全自动滤水器配件——保护装置
      本装置主要由电动机过载保护装置和超高压报警停车装置构成。在电机过载时和超高压时,能及时切断电源,保护电动机;超高压时还能进行报警,提醒操作人员及时排除故障。
