射水抽气器升级改造注意事项及取得了经济效益分析？

      射水抽气器升级改造注意事项及取得了经济效益分析？原射水抽气器设备现状：因贵公司射水抽气器是原汽轮机厂原配的设备。此种射水抽气器都是原苏联技术，该抽气器是仿上世纪20年代初勃朗—鲍浮利式单通道短喉型设计。根据上述参数计算，该型式的比耗功高达：射水泵功率为37Kw。由于该型式抽气器结构型式陈旧，且受当时设计条件限制，造成抽气器的抽气能力明显不足等，机组真空严密性稍差时该抽气器的安全裕量不够，机组的安全运行得不到保障。因此，我们建议贵公司将原抽气器换成我公司生产的LSHK11/7.5真空稳压抽吸器，自动化性能好，耗功小，节能效果特别明显。
二、射水抽气器技改说明：
      LSHK11/7.5真空稳压抽吸器是目前抽空稳吸效果Z佳的新型抽真空装置，获原电力部“新产品新技术博览会”金奖。本新型抽真空装置自投入市场以来，我们不断积累经验、完善设备结构。该装置主要由组成：罗旋喷射器、二次高效增压器、一级换热器、二级换热器、止回阀、电接点真空表、软连接、冷却水补水器、排污阀、控制箱等组成。1、罗旋喷射器1台；2、二次高效增压器1台；3、一级换热器1台；4、二级换热器1台；5、止回阀1只；6、控制箱1台；
三、射水抽气器工作原理：
      1、凝汽器抽真空时，*先启动罗旋喷射器，当真空度达到（－0.08MPa）值时，再启动二次高效增压器，此时获得良好的运行真空，此时真空系统的显示真空为正常运行真空，系统正常运行(冷却水温度小于25度)。1.控制范围：两台手动球阀（220v）；一只电磁阀（220v），螺旋喷射器（380v，15KW），一台压力变送器（DC24V,-0.1MPa-0MPa），一台二次高效增压器（380v，7.5KW）。
      2.端子接线：控制柜现场安装完毕后，请按照随货提供的接线端子图进行接线。其中电动球阀为无源触点型执行器，每台执行器应接六根线，以1#电动阀为例，请将控制柜内“1#电动阀电源零线”、“1#电动阀开电源”、“1#电动阀关电源”、“1#电动阀到位信号公共端”、“1#电动阀开到位信号”、“1#电动阀关到位信号”等六个接点分别接至排水切换阀的1#、2#、3#、4#、5#、6#端子上。电磁阀接到相应的电磁阀零火线端子，螺旋喷射器为三相异步电机，接线调试时，应注意正反相。设备配有压力变送器，接线时注意压力变送器的正负极。（注：拧开差压变送器的盖子，拔下LED显示模块，一端为+，一端为- ）。
3．操作说明：
      1)控制柜上电：所有执行器接线完毕后，请将电源线接入，该控制柜采用三相四线制供电。控制柜上电前，建议使用万用表测量三相电压是否为380v，以及每相火线与零线之间是否为220v。若一切正常，请将控制柜总空开和二次回路空开打开，并确保控制柜面板上的急停按钮没有处于按下的位置（急停按钮按下，二次回路不得电）。控制柜上电后，触摸屏进入初始界面如图1所示。

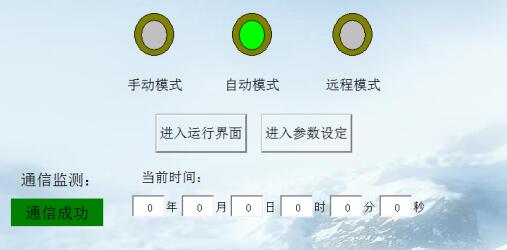

图1 主页
      2)参数设定：控制柜使用前，应先设定系统自动运行所需的参数。轻按图1中的“进入参数设定”按钮，进入参数设定界面，如图2所示。

2、射水抽气器性能和优点：
      新型抽真空装置性能优越，结构设计合理，现场安装形式可设计成卧式或立式结构，设备占地面积小，安装方便，操作简单，耗功小，节水量大，结构形式还可以根据用户现场设计。
四、运行注意事项经济效益分析
例1
      1、以老式单道射水抽气器(N12MW换热面积1000平方)为例：射水抽气器抽吸压力下（0.004Mpa时），抽气量≥10.0Kg/h；
      2、水泵所配电机37KW，按年发电350天计算：37KW×24 H×350=310800KW/H电价按0.5元/度，年用电费：310800KW/H×0.5元/度=15.54万元。
      3、新型真空稳压抽吸器所配电机  18.5KW，按年发电350天计算：18.5KW×24 H×350=155400KW/H电价按0.5元/度，年用电费：155400KW/H×0.5元/度=7.77万元年节省电费15.54万元-7.77万元=7.77万元。
      4、每小时用冷却水2吨，200吨一2吨=198吨。
      新型真空稳压抽吸器不光有效节省经济开支，冷却水系统还可节省大量冷却水。还有利于夏季冷却水系统热天水温的调节与控制。根据以上效益计算，凝汽器新型抽真空装置节能效果特别明显，年节省开支7.77万元。
