射水抽气器的供水方式及结构原理？
射水抽气器的供水方式及结构原理？1．抽气器的两种供水方式 射水抽气器有两种供水方式可供选用。
①闭式循环
这是传统的布置方式,将射水抽气器置于射水箱之上,以射水泵—抽气器—水箱循环供水,应投入一定量的补水,以控制夏季使用射水箱水温.
②开式循环
开式循环就是射水泵进水来自循环水进水管,而排水管则接入地沟,其优点是:a、夏季可降低水温4至8℃,将可提高真空7到15毫米汞柱；b、余速抽气器投入后不会影响水温；c、避免了因排出气体的过压缩而引起的功率损耗,其缺点是增加了循环水消耗量。
在订货前,*好事先确定采用何种循环方式,也可委托本厂确定并代用户安装设计。
射水抽气器结构原理：
射水抽气器是射水抽气系统的关键设备,主要由工作水入口室,喷嘴,混合室,扩散管和逆止门等部件组成,射水抽气器工作原理是:由射水泵供给的压力水,通过进水管进入水室后，再进入喷嘴。在喷嘴中水的静压力能转换成速度能,水以高速通过混合室形成高度真空,抽吸凝汽器中的不凝结气体并与之混合一起进入扩散管，降入升压后排入射水池。在射水池中,不凝结气体逸出大气。射水抽气器的选择对系统是至关重要的。
射水抽气器结构：
我国设计制造的高压凝气式机组中,较多的是用射水抽气器作抽气设备。

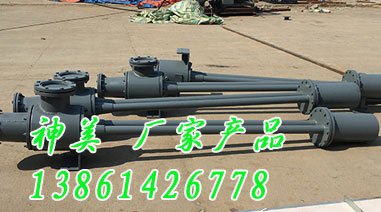

图为典型的射水抽气器，它主 要由工作水入口水室、喷嘴、混合室、扩压管和止回阀等组成。在喷嘴前安装有水室，以防止工作水在进入喷嘴前形成漩涡，并提高喷嘴的工作性能。
工作水压保持在0.2~0.4MPa，由*用的射水泵供给。压力水经过水室进入喷管,喷管将压力水的压力能变成速度能，以高速射出。在混合室内形成高度真空,使凝汽器内的气、汽混合物被吸入混合室，在混合室内 ,气、汽混合物和水混合后一起进入扩压管。
工作水在扩压管中流速逐渐降低,由速度能转变成压力能,*后在扩压管出口其压力升至略高于大气压力而排出扩压管进入冷却池。为防止升压泵发生事故,使供水压力降低,导致喷嘴的工作水吸入凝汽器中,必须在射水抽气器的气。汽混合物的入口装有止回阀。 |
